Guia de revestimento de carboneto de tungstênio para componentes industriais de alto desgaste

As operações industriais enfrentam hoje uma transição crítica. As empresas estão abandonando rapidamente os tratamentos de superfície tradicionais, como o cromo duro. Regulamentações ambientais rígidas impõem essa mudança em todo o setor. Os mercados modernos também exigem ciclos de vida dos componentes muito mais longos. Os engenheiros frequentemente testemunham a falha prematura de componentes estruturais de alto valor. Abrasão severa, erosão e desgaste por deslizamento destroem essas peças críticas diariamente. A rápida degradação do equipamento causa tempos de inatividade dispendiosos e substituições frequentes.

Você pode resolver esse problema com eficácia usando um revestimento de carboneto de tungstênio . Esta tecnologia avançada proporciona a extrema dureza do metal duro diretamente na superfície do substrato. Ele atinge uma dureza impressionante de 2.000 a 2.700 HV sem alterar a integridade estrutural do metal base subjacente.

Este artigo fornece uma estrutura de avaliação técnica abrangente. As equipes de engenharia e compras aprenderão exatamente quando especificar essas camadas protetoras. Você descobrirá quais processos de aplicativos maximizam o desempenho. Também exploraremos maneiras práticas de navegar pelas limitações materiais inerentes. Aplicada corretamente, essa estratégia de defesa de superfície prolonga drasticamente a vida útil do equipamento.

Takeaways -chave

• Os revestimentos de carboneto de tungstênio formam uma ligação mecânica em temperaturas normalmente abaixo de 300°F, eliminando o risco de distorção do substrato.

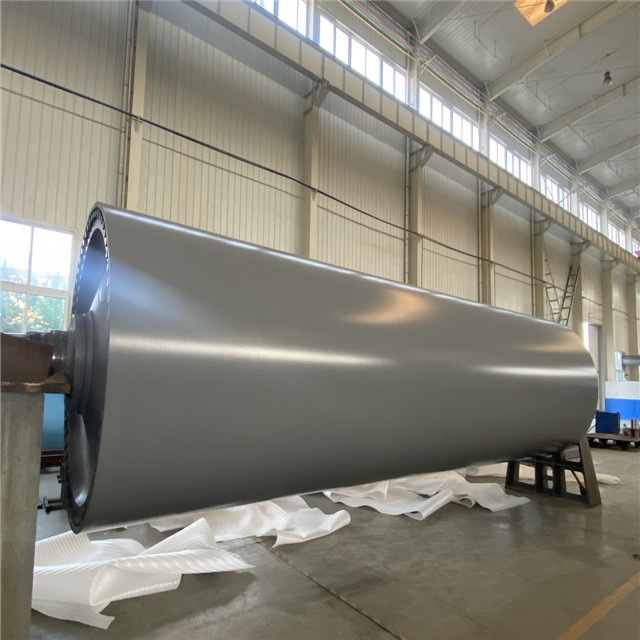

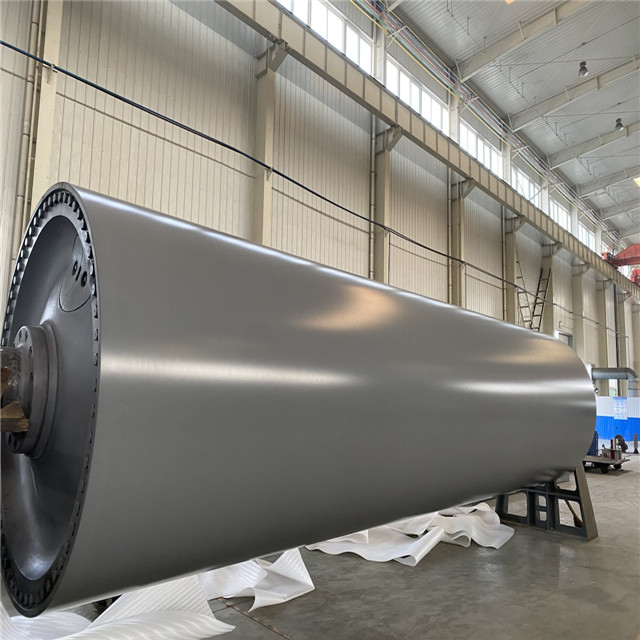

• Para componentes de grande escala (como rolos industriais ou carcaças de bombas), os revestimentos são altamente econômicos em comparação com a fabricação de metal duro sólido.
• A seleção do aglutinante é crítica: use Cobalto para desgaste puro, NiCoCr para ambientes corrosivos e gire para Carboneto de Cromo se as temperaturas de serviço excederem 500°C.
• HVOF (High Velocity Oxy-Fuel) é o padrão da indústria para este material, oferecendo >99% de densidade e excepcional resistência de união.
• A implementação requer a consideração dos limites de aplicação da linha de visão e da incompatibilidade do Coeficiente de Expansão Térmica (CTE) entre o revestimento e o metal base.

1. Revestimento vs. Metal Duro vs. Revestimento Duro: Uma Estrutura de Decisão Técnica

Os engenheiros devem avaliar cuidadosamente a estratégia apropriada de defesa de superfície. Você deve basear essa decisão na carga, na geometria do componente e no orçamento do projeto. Cada abordagem atende a um propósito específico de engenharia. Detalhamos as diferenças técnicas abaixo para orientar seu processo de especificação.

Componentes sólidos de carboneto de tungstênio

Peças sólidas de metal duro oferecem enorme resistência à compressão. Os fabricantes os utilizam para ferramentas pequenas e altamente projetadas. Pastilhas de corte, matrizes de trefilação e bicos de extrema pressão dependem de metal duro sólido.

• Melhor para: Peças pequenas que exigem resistência total ao desgaste ou que suportam imensas cargas de compressão.
• Desvantagens: O metal duro sólido é extremamente frágil. Ele se quebra sob forte tensão de tração. A produção de componentes industriais em larga escala a partir de metal duro permanece com custos proibitivos.

Revestimento de carboneto de tungstênio (spray térmico)

A pulverização térmica oferece um compromisso versátil. Aplica uma camada fina e ultra-dura precisamente onde você precisa.

• Melhor para: Prolongar a vida útil de componentes massivos onde apenas a defesa no nível da superfície é necessária. Exemplos comuns incluem válvulas de gaveta grandes, eixos de bombas e parafusos de extrusão.
• Mecanismo: O processo cria uma ligação mecânica de baixa temperatura. As temperaturas do substrato raramente excedem 300°F. Este baixo calor mantém tolerâncias dimensionais precisas. Evita completamente alterar a metalurgia do metal base ou causar empenamento térmico.

Revestimento duro (sobreposição de solda)

O revestimento duro envolve a soldagem de camadas protetoras espessas em um substrato. É excelente em ambientes brutais.

• Melhor para: Ambientes de impacto extremo e goivagem profunda. Britadores de mineração e caçambas pesadas para movimentação de terras utilizam extensivamente revestimento duro.
• Mecanismo: O revestimento duro cria uma ligação metalúrgica de alta temperatura. O material de revestimento dilui-se diretamente no metal base. Produz uma camada muito mais espessa variando de 2 a 10 milímetros. No entanto, falta-lhe a precisão dimensional da pulverização térmica.

Tabela de comparação técnica

2. Formulação para o Ambiente de Serviço: Seleção de Matriz e Fichário

Partículas de carboneto de tungstênio não podem ficar sozinhas. São compostos cerâmicos quebradiços. Os fabricantes devem suspender estas partículas duras num aglutinante metálico. Esta matriz absorve impactos e mantém o revestimento unido. A seleção da matriz correta evita falhas prematuras no campo.

Puro Desgaste Abrasivo e Deslizante

Muitas máquinas industriais operam em ambientes secos e não corrosivos. Poeira, areia e fricção causam os danos primários.

• Composição: Carboneto de tungstênio combinado com cobalto (WC-Co).
• Resultado: Esta formulação proporciona máxima dureza. Oferece excepcional resistência ao desgaste contra fricção de deslizamento a seco. No entanto, o cobalto degrada-se rapidamente quando exposto a produtos químicos agressivos.

Ambientes Wear Plus Corrosivos

As plataformas de perfuração offshore e as fábricas de processamento químico enfrentam ameaças duplas. Os componentes sofrem desgaste mecânico e ataques químicos agressivos.

• Composição: Carboneto de Tungstênio emparelhado com Níquel Cobalto Cromo (WC-NiCoCr) ou Cobalto Cromo Níquel (WC-CoCrNi).
• Resultado: A adição de cromo e níquel melhora drasticamente a resistência à corrosão. Esta matriz evita a oxidação do aglutinante. Impede que água salgada ou fluidos ácidos dissolvam a matriz metálica.

Limitações de alta temperatura

Os ambientes térmicos impõem restrições materiais rigorosas. Os engenheiros devem monitorar de perto as temperaturas operacionais.

• Restrição: O carboneto de tungstênio padrão começa a oxidar rapidamente em altas temperaturas. Em ambientes ricos em oxigênio, a degradação começa em torno de 500°C a 600°C. O material amolece e perde suas propriedades de resistência ao desgaste.
• Alternativa: Você deve usar misturas de carboneto de cromo (Cr3C2) para serviços em temperaturas elevadas. O carboneto de cromo combinado com um aglutinante de níquel-cromo tem um desempenho confiável até 850°C.

Erros comuns na seleção do fichário

Muitas equipes de compras adotam o padrão WC-Co para cada aplicação. Eles ignoram a química do ambiente operacional. O uso de ligantes de cobalto padrão em ambientes marinhos leva à rápida corrosão galvânica. O aglutinante se dissolve, deixando as partículas de carboneto sem suporte. O revestimento então se desfaz em grandes flocos. Sempre combine a química do aglutinante com sua exposição específica ao fluido.

3. Metodologias de Aplicação: Por que o HVOF domina

A aplicação correta do material é tão importante quanto a formulação. Você deve avaliar como o material atinge o substrato. A metodologia de aplicação determina diretamente a densidade, a porosidade e o desempenho do revestimento em campo.

HVOF (oxi-combustível de alta velocidade)

HVOF é o padrão inegável da indústria para aplicação de metal duro. Ele utiliza energia cinética em vez de energia térmica extrema para construir o revestimento.

• Mecanismo: O sistema queima oxigênio e gás combustível dentro de uma câmara de alta pressão. Esta combustão impulsiona partículas de pó semi-derretida através de um bico em velocidades supersônicas. As partículas atingem o substrato com imensa força.
• Resultados: O HVOF produz revestimentos ultradensos com densidade superior a 99%. Deixa porosidade mínima. A alta velocidade de impacto cria tensão residual compressiva dentro da camada. Essa tensão compressiva evita rachaduras e permite acúmulos de proteção mais espessos do que a pulverização de plasma padrão.

O Processo de Transferência Cinética HVOF

1. Combustão: O oxigênio e o combustível se misturam e inflamam sob alta pressão.
2. Aceleração: A expansão do gás acelera as partículas de pó a velocidades que ultrapassam Mach 2.
3. Aquecimento: As partículas amolecem apenas o suficiente para se deformarem com o impacto, sem derreterem completamente.
4. Impacto: As partículas se achatam em placas finas, interligando-se mecanicamente com o substrato.

Processo de arma de detonação (D-Gun)

O processo D-Gun oferece uma metodologia alternativa de alta cinética. Ele compartilha semelhanças com o HVOF, mas opera usando físicas distintas.

• Mecanismo: A D-Gun usa explosões controladas de gás dentro de um longo cano resfriado a água. Ele dispara partículas em pulsos distintos em velocidades extremas.
• Resultados: Este processo produz forças de ligação excepcionalmente altas. Produz alguns dos revestimentos mais densos disponíveis. Os fabricantes aeroespaciais e produtores de válvulas de alto nível frequentemente especificam aplicações D-Gun para componentes críticos.

Considerações sobre fornecimento

A implantação confiável dessas tecnologias requer parceiros altamente capacitados. Você deve procurar fornecedores capazes de projetar produtos personalizados de pulverização térmica precisos . A execução adequada requer controle rigoroso do tamanho das partículas do pó. Os revestimentos HVOF premium exigem distribuições de pó compactas, geralmente isoladas em uma faixa de 30 a 50 mícrons. O mau dimensionamento das partículas leva a bicos entupidos, alta porosidade e falhas catastróficas no campo.

4. Substituição do cromo duro: o ROI do carboneto de tungstênio

Os setores industriais estão a eliminar ativamente os tratamentos de superfície legados. O cromo duro dominou o mercado durante décadas. Hoje, as soluções de pulverização térmica oferecem uma alternativa superior. A comparação destas tecnologias existentes revela claras vantagens operacionais.

Sobreposição e superioridade de desempenho

O carboneto de tungstênio HVOF iguala ou excede consistentemente o desempenho do cromo duro. Oferece resistência superior à erosão severa e à abrasão por deslizamento. Embora o cromo duro forneça dureza de aproximadamente 850 a 1.000 HV, os carbonetos de pulverização térmica ultrapassam facilmente 1.200 HV em sua matriz pulverizada. Este aumento de dureza se traduz diretamente em intervalos mais longos entre os ciclos de manutenção.

Conformidade Regulatória

Os processos de cromagem expõem os trabalhadores ao cromo hexavalente (Cr6+). Esta substância é altamente tóxica e fortemente regulamentada. As agências globais impõem padrões ambientais mais rigorosos da EPA e REACH. A transição para a pulverização térmica elimina esta exposição tóxica. Ele prepara suas operações para o futuro contra proibições iminentes de produtos químicos e reduz as taxas de descarte de resíduos perigosos.

Eficiência de Produção

A pulverização térmica proporciona tempos de aplicação muito mais rápidos. O cromo duro requer imersões prolongadas em banhos químicos que duram vários dias. O HVOF completa a mesma cobertura em horas. Além disso, os modernos equipamentos de pulverização produzem excelentes acabamentos superficiais "como pulverizados". Às vezes, você pode ignorar totalmente a usinagem secundária. Por outro lado, a cromagem quase sempre requer extensa pós-retificação para atingir tolerância dimensional.

Gráfico de comparação: carboneto de tungstênio HVOF vs. cromo duro

5. Limitações de engenharia e riscos de implementação

Os engenheiros devem reconhecer as realidades objetivas durante a fase de projeto. Nenhum tratamento de superfície é perfeito. Você deve levar em conta limitações físicas específicas antes de especificar soluções de pulverização térmica. Ignorar esses riscos leva a falhas de fabricação dispendiosas.

A restrição da linha de visão

HVOF e sprays térmicos similares operam estritamente na linha de visão. A pistola pulverizadora deve apontar diretamente para a superfície alvo. Os operadores normalmente mantêm uma distância de 8 polegadas para um impacto ideal das partículas.

• O Desafio: Continua sendo extremamente difícil revestir diâmetros internos (IDs) complexos. Furos profundos e geometrias internas estreitas bloqueiam o fluxo de pulverização.
• A Solução: Você deve redesenhar as peças para permitir o revestimento externo sempre que possível. Se o revestimento interno for obrigatório, consulte especialistas sobre extensões de spray ID especializadas, embora estas ainda apresentem limitações de profundidade.

Incompatibilidade de Expansão Térmica (CTE)

A física térmica determina como os materiais se comportam sob o calor. O carboneto de tungstênio tem um coeficiente de expansão térmica (CTE) de aproximadamente um terço a metade do aço. Eles se expandem e contraem em taxas muito diferentes.

• O Risco: A ciclagem térmica rápida induz tensão severa diretamente na linha de adesão. O aço se expande rapidamente, enquanto a camada rígida de metal duro resiste. Essa incompatibilidade leva a microfissuras, delaminação ou fragmentação catastrófica.
• A solução: Os engenheiros atenuam isso aplicando finas camadas de ligação metálica de transição. Você também deve implementar controles operacionais precisos para evitar choques repentinos de temperatura durante a inicialização do equipamento.

Complexidades de acabamento

Alcançar dureza extrema cria desafios de fabricação posteriores. Como a superfície atinge mais de 2.000 HV localmente, você não pode usar abrasivos padrão de óxido de alumínio ou carboneto de silício.

• O obstáculo: A retificação pós-revestimento requer ferramentas especializadas de diamante ou nitreto cúbico de boro (CBN). Essas ferramentas custam significativamente mais do que os rebolos padrão.
• O Impacto: Este requisito afeta os orçamentos de manutenção e os tempos de resposta. Você deve levar em consideração os custos de retificação especializados em seu planejamento inicial do projeto.

Conclusão

Os revestimentos de carboneto de tungstênio oferecem um compromisso de engenharia de alto rendimento. Eles preenchem a lacuna entre a extrema durabilidade do metal duro sólido e a versatilidade estrutural do aço padrão. Ao aplicar pó especializado por meio de pulverização térmica supersônica, os fabricantes prolongam drasticamente a vida útil de ativos industriais críticos.

Em última análise, o sucesso depende da combinação precisa da formulação do aglutinante com o seu ambiente operacional. Você deve levar em consideração as temperaturas operacionais, fluidos corrosivos e cargas abrasivas. A utilização de um processo HVOF garante máxima densidade e resistência de união. No entanto, você deve navegar cuidadosamente pelas limitações da linha de visão e pelas incompatibilidades de expansão térmica durante a fase de projeto.

Recomendamos realizar uma análise de desgaste completa em seus componentes com falha atual. Identifique os modos de falha exatos que impulsionam seu tempo de inatividade. Em seguida, consulte diretamente um especialista certificado em spray térmico. Eles o ajudarão a determinar se a geometria do seu componente permite uma aplicação de linha de visão confiável. A adoção dessa tecnologia garante proativamente melhor confiabilidade operacional e conformidade regulatória.

Perguntas frequentes

P: Qual é a espessura de um revestimento típico de carboneto de tungstênio?

R: A maioria das aplicações industriais varia de 0,005 a 0,010 polegadas (125–250 mícrons). No entanto, utilizando as tensões de compressão exclusivas geradas pelo processo HVOF, os acúmulos localizados podem atingir tecnicamente até 0,5 polegadas. Essa espessura extrema depende muito da geometria do componente e das propriedades do material base.

P: O processo de pulverização térmica distorcerá minhas peças de precisão?

R: Não. Processos de alta velocidade como HVOF mantêm as temperaturas do material base bem abaixo de 300°F (150°C). Esta baixa transferência de calor resulta em uma ligação puramente mecânica. Evita completamente alterações metalúrgicas, alívio de tensões ou deformações térmicas em seus componentes de precisão.

P: Os revestimentos de carboneto de tungstênio podem ser reparados?

R: Sim. Os operadores podem remover quimicamente ou mecanicamente os revestimentos desgastados. Depois que a camada antiga é removida, os técnicos inspecionam o componente base e o pulverizam novamente. Este processo de remodelação direccionado prolonga drasticamente o ciclo de vida global de equipamentos de capital dispendiosos.
